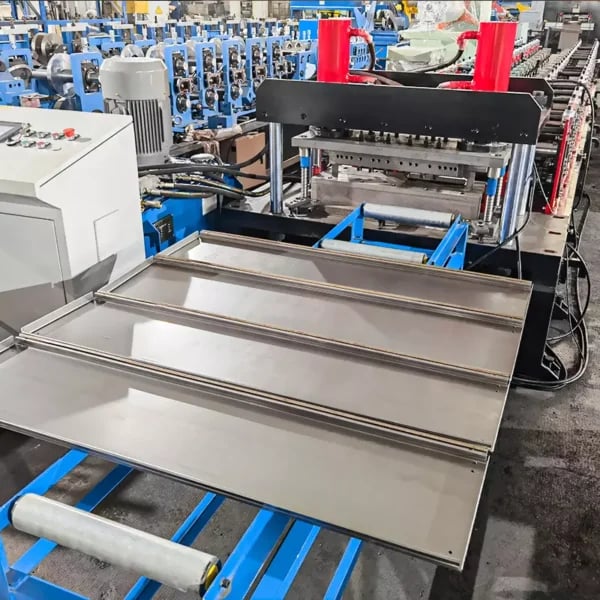

Máquina formadora de rollos para fabricar placas de caja de acero

La maquina perfiladora de caja de acero tambien llamada maquina perfiladora de panel de estante de supermercado es desarrollada para producir paneles de estante con la posicion de tarjeta de exhibicion de producto. Un panel de estante de supermercado se utiliza para cargar las mercancías y también mostrar la información de las mercancías y los precios. Usualmente, el ancho de los paneles es variado.

Nuestra maquina perfiladora de placa de caja inteligente puede hacer varios tamaños de panel de estantería con espesor de 0.5-0.8mm o más. El proceso de desenrollado, alimentación, perfilado, punzonado, corte, doblado, etc. se puede realizar automáticamente en una línea. Mientras tanto, tenemos la máquina perfiladora para hacer viga escalonada, estante vertical y viga de caja. Todos estos son componentes del sistema de estanterías de paletización.

En el sistema de estantería de paletas de almacén, somos capaces de fabricar más máquinas como la máquina perfiladora de viga escalonada, máquina perfiladora de estantería vertical y máquina perfiladora de viga de caja, etc.

Realizamos diferentes soluciones según el dibujo, la tolerancia y el presupuesto de los clientes, ofreciendo un servicio profesional personalizado, adaptable a todos sus requisitos. Sea cual sea la línea que elija, la calidad de la Maquinaria SUNWAY le garantizará la obtención de perfiles perfectamente funcionales.

Dibujos de perfil

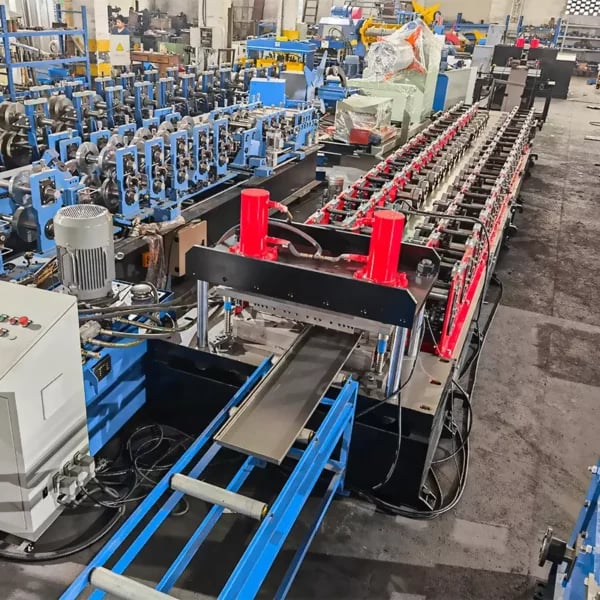

Línea de producción

Detalles de producto

Parametros del producto

Solicitud

¿Cuáles son los componentes de la perfiladora de acero?

Una perfiladora de acero es un tipo de maquinaria utilizada en la industria metalúrgica para dar forma a láminas o tiras continuas de metal en los perfiles deseados. Los componentes de una perfiladora de acero típica pueden variar en función de su diseño y aplicación específica, pero a continuación se indican los componentes comunes:

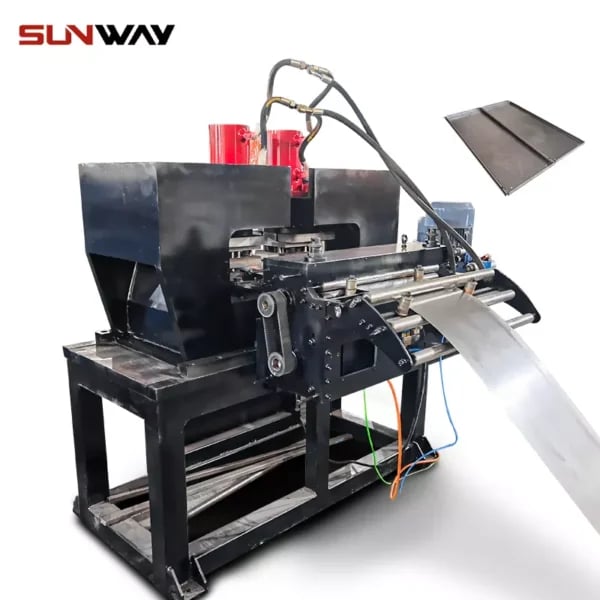

1. Desbobinador: Este componente sujeta la bobina de acero, que es la materia prima para el proceso de perfilado. Desenrolla la bobina y la introduce en la máquina.
2. Unidad de enderezado: La unidad de enderezado consta de rodillos o dispositivos de nivelación que garantizan que la banda de acero esté plana y libre de deformaciones antes de entrar en los rodillos de conformado.

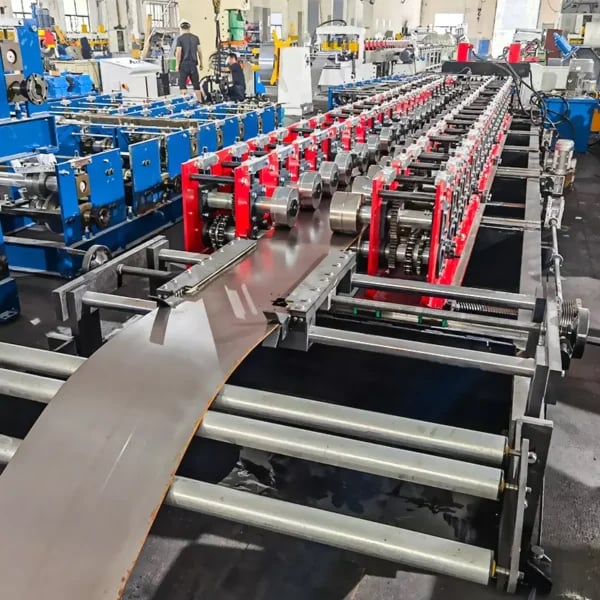

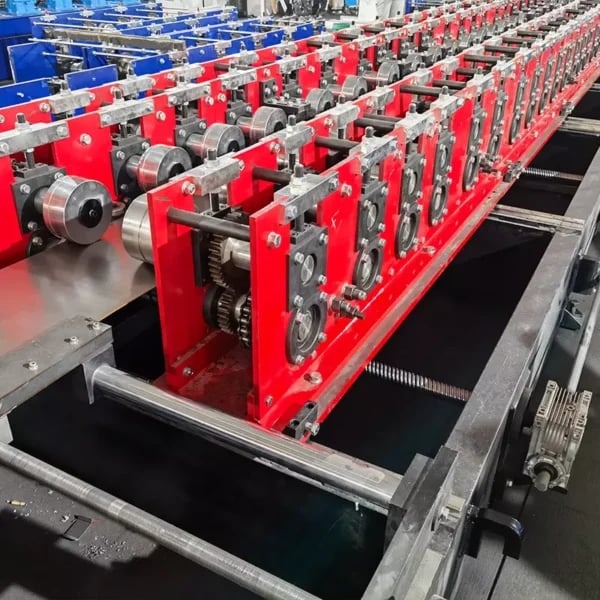

3. Estaciones de perfilado: Las estaciones de perfilado son el corazón de la máquina. Constan de una serie de rodillos de conformado que doblan y dan forma progresivamente a la banda metálica hasta conseguir el perfil deseado. Cada rodillo forma una sección específica del perfil, y el número de estaciones depende de la complejidad de la forma final.
4. Engranajes y sistema de transmisión: La perfiladora utiliza un sistema de engranajes, cadenas y ruedas dentadas para transmitir la potencia del motor a los rodillos de perfilado. Estos componentes garantizan un movimiento sincronizado y controlan la velocidad del material a través de la máquina.
5. Unidad de corte: Algunas máquinas de perfilado tienen una unidad de corte integrada que corta el perfil formado a la longitud deseada. Puede utilizar técnicas como el corte por cizalla, el corte rotativo o el corte volante, en función del diseño de la máquina.
6. Sistema de control: Las modernas máquinas de perfilado cuentan con avanzados sistemas de control que supervisan y regulan diversos parámetros como la velocidad, la longitud y la forma del perfil. Estos sistemas suelen incluir interfaces hombre-máquina (HMI) o controladores lógicos programables (PLC) para facilitar su manejo y ajuste.
7. Estructura de soporte y bastidor: El bastidor de la máquina proporciona el soporte estructural y la rigidez necesarios para el preciso proceso de conformado. Suele estar fabricado en acero de alta resistencia y diseñado para soportar las fuerzas implicadas.
8. Características de seguridad: Las máquinas perfiladoras incorporan características de seguridad como botones de parada de emergencia, enclavamientos, protecciones y sensores para garantizar la seguridad del operador durante la operación.
9. Apilador o transportador: En algunos casos, se incluye un apilador o transportador para recoger y apilar los perfiles acabados para su posterior procesamiento o envasado.

Estos son los componentes principales de una perfiladora de acero, pero la configuración real y las características adicionales pueden variar en función del modelo de máquina y la aplicación específicos.

aplicación de la máquina perfiladora de vigas de caja

Una perfiladora de vigas cajón está diseñada específicamente para producir vigas o perfiles en forma de cajón a partir de chapas o tiras planas de metal. Estas vigas de caja suelen tener una sección transversal rectangular o cuadrada y son ampliamente utilizados en diversas industrias para aplicaciones estructurales. Estas son algunas aplicaciones comunes de las perfiladoras de vigas cajón:

1. Industria de la construcción: Las vigas cajón se utilizan ampliamente en la industria de la construcción para diversos fines estructurales. Se emplean habitualmente en armazones de edificios, cerchas de tejados, puentes, entreplantas y estructuras industriales. La perfiladora permite una producción eficaz y precisa de vigas cajón con dimensiones uniformes, que son esenciales para los proyectos de construcción.
2. Industria del automóvil: Las vigas cajón se utilizan en la industria del automóvil para fabricar componentes como bastidores de chasis, travesaños y soportes estructurales. La perfiladora permite fabricar vigas cajón ligeras pero resistentes que contribuyen a la integridad estructural general y a la seguridad de los vehículos.
3. Sistemas de manipulación y almacenamiento de materiales: Las vigas cajón se utilizan en sistemas de manipulación y almacenamiento de materiales, como estanterías, racks, palés y sistemas transportadores. Estos sistemas requieren vigas robustas y duraderas para soportar cargas pesadas y proporcionar soluciones de almacenamiento eficientes. La perfiladora puede producir vigas cajón con dimensiones y perfiles específicos para satisfacer los requisitos de estos sistemas.
4. Fabricación de maquinaria y equipos: Muchos fabricantes de maquinaria y equipos utilizan vigas cajón en la construcción de bastidores, estructuras de soporte y componentes portantes. La perfiladora les permite producir vigas cajón personalizadas que se ajustan a sus especificaciones de diseño, garantizando un ajuste y una funcionalidad adecuados dentro del equipo.
5. Infraestructuras y transporte: Las vigas cajón se utilizan en proyectos de infraestructuras como estructuras de soporte de vías de ferrocarril, barandillas de autopistas y soportes de señales aéreas. Proporcionan la resistencia y estabilidad necesarias para estas estructuras, al tiempo que facilitan su instalación y mantenimiento. La perfiladora permite la producción en serie de vigas cajón, lo que las hace rentables para proyectos de infraestructuras a gran escala.
6. Sector de las energías renovables: Las vigas cajón se emplean en aplicaciones de energías renovables, como estructuras de montaje de paneles solares y sistemas de soporte de turbinas eólicas. Estas estructuras deben resistir las condiciones ambientales y, al mismo tiempo, proporcionar una base segura para los equipos de energías renovables. La perfiladora facilita la producción de vigas cajón con la integridad estructural necesaria para estas aplicaciones.

Estos son sólo algunos ejemplos de las aplicaciones de las perfiladoras de vigas cajón. La versatilidad y eficiencia de estas máquinas las hacen adecuadas para una amplia gama de industrias en las que se requieren vigas cajón para fines estructurales.

¿cómo funciona una perfiladora de chapa a pedal?

Una máquina perfiladora de placas de pedal está diseñada para producir placas de pedal, que son componentes utilizados en la fabricación de bicicletas, motocicletas y otros vehículos. La máquina opera a través de una serie de pasos para transformar una tira plana de metal o bobina en la forma deseada de la placa del pedal. A continuación se ofrece una descripción general del funcionamiento de una perfiladora de placas de pedal:

1. Alimentación del material: La máquina comienza alimentando una tira o bobina de metal en la máquina. El material suele ser de acero o aluminio y puede estar recubierto para una mayor protección.
2. Enderezado: El material pasa por una unidad de enderezado que garantiza que quede plano y sin deformaciones. Este proceso es importante para mantener la precisión y consistencia de las placas de pedal finales.
3. Estaciones de perfilado: La máquina consta de una serie de estaciones de perfilado, cada una equipada con un conjunto de rodillos que dan forma gradualmente a la tira de metal hasta obtener el perfil de la placa de pedal. Los rodillos tienen contornos y perfiles específicos que doblan y moldean el metal según el diseño deseado.
4. Progresión del conformado: A medida que la banda metálica se desplaza por las estaciones de perfilado, cada juego de rodillos añade progresivamente más forma y detalles a la placa de pedal. La banda se guía y se apoya en rodillos y guías para garantizar un conformado y una alineación precisos.
5. Corte: Una vez que el perfil de la placa del pedal está completamente formado, una unidad de corte entra en acción para separar las placas del pedal formadas del resto del material. El método de corte puede variar en función del diseño y los requisitos de la máquina, pero entre las técnicas habituales se incluyen el corte por cizalla o el corte giratorio.
6. Operaciones adicionales: Después del proceso de corte, las placas de pedal pueden someterse a operaciones adicionales como perforación de agujeros, estampado en relieve o cualquier otra modificación necesaria. Estas operaciones pueden integrarse en la máquina de perfilado o realizarse en procesos independientes.
7. Recogida y apilado: Las placas de pedal acabadas se recogen y apilan para su posterior procesamiento o envasado. Algunas máquinas pueden incluir un sistema integrado de apilado o transporte para facilitar este paso.
8. Sistema de Control: La máquina formadora de rollos de placa de pedal suele estar equipada con un sistema de control que supervisa y regula diversos parámetros, como la velocidad, la longitud y la forma de las placas de pedal. Este sistema asegura una producción consistente y precisa y permite una fácil operación y ajuste.

Es importante tener en cuenta que la configuración y las características exactas de una máquina perfiladora de placas de pedal pueden variar según el modelo y el fabricante específicos. Sin embargo, el proceso global descrito anteriormente proporciona una comprensión general de cómo funciona normalmente una máquina de este tipo para producir placas de pedal.
