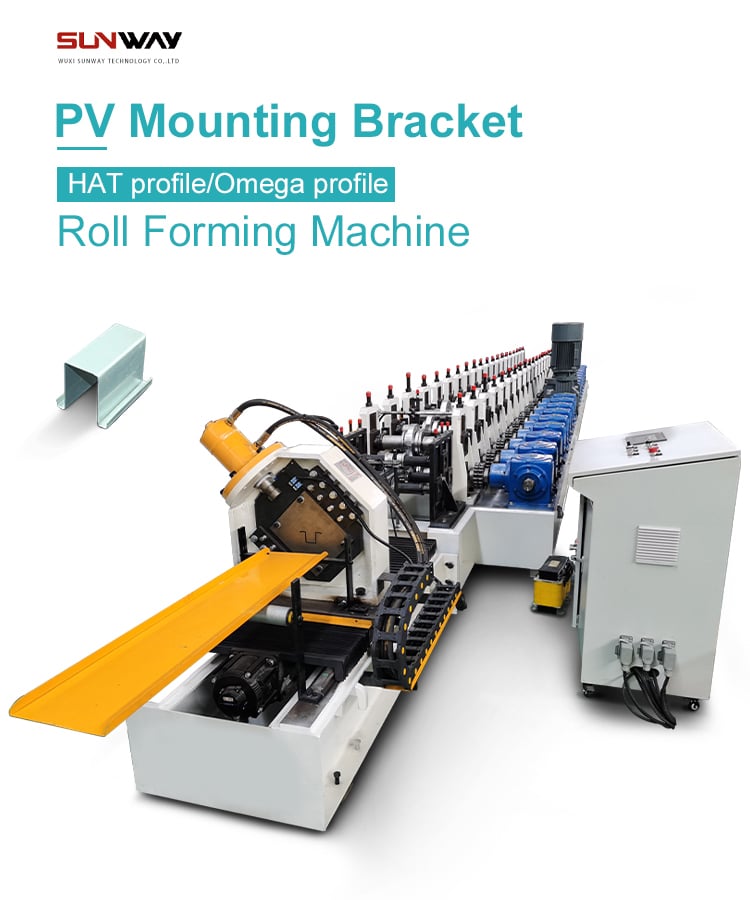

পিভি মাউন্টিং ব্র্যাকেট রোল ফর্মিং মেশিন (HAT / ওমেগা প্রোফাইল)

PV মাউন্টিং ব্র্যাকেট রোল ফর্মিং মেশিনকে ফটোভোলটাইক (PV) র্যাক রোল ফর্মিং মেশিনও বলা হয় যা সৌর বা শক্তি ক্ষেত্রে হালকা কাঠামোগত লোড মাউন্ট, বন্ধনী, সমর্থন এবং সংযোগ করতে ব্যবহৃত হয়। এটি 1.5-2.5 মিমি থেকে 3 মিমি পর্যন্ত পুরুত্বের সাথে HAT/ওমেগা আকৃতির প্রোফাইল তৈরি করার জন্য উপযুক্ত। এই লাইনে হাইড্রোলিক আনকয়লার, সার্ভো ফিডার, পাঞ্চিং হোল, রোল ফার্মার, সার্ভো ট্র্যাকিং কাটার, এবং বৈদ্যুতিক ও হাইড্রোলিক সিস্টেমের জন্য প্রেস মেশিন/ পৃথক পাঞ্চ ইউনিট রয়েছে। সাধারণ রোল তৈরির মেশিনের তুলনায়, এই লাইনটি ভারী এবং শক্তিশালী, বিশাল বিশাল উৎপাদনের চাহিদা মেটাতে গতি অনেক বেশি। কাঁচামাল হতে পারে হট-রোল্ড এবং কোল্ড রোলড স্টিল, হট-ডিপ গ্যালভানাইজড শীট, প্রি-গ্যালভানাইজড স্টিল, মিল (প্লেন/ব্ল্যাক) স্টিল, ইত্যাদি চ্যানেল, পাঞ্চড চ্যানেল, পাঞ্চড এবং স্লটেড চ্যানেল ইত্যাদি। আমরা গ্রাহকদের অঙ্কন, সহনশীলতা এবং বাজেট অনুযায়ী বিভিন্ন সমাধান তৈরি করি, পেশাদার এক থেকে এক পরিষেবা অফার করি, আপনার প্রতিটি প্রয়োজনের জন্য অভিযোজিত। আপনি যে লাইনটি বেছে নিন না কেন, SUNWAY মেশিনারির গুণমান নিশ্চিত করবে যে আপনি পুরোপুরি কার্যকরী প্রোফাইলগুলি পাবেন৷

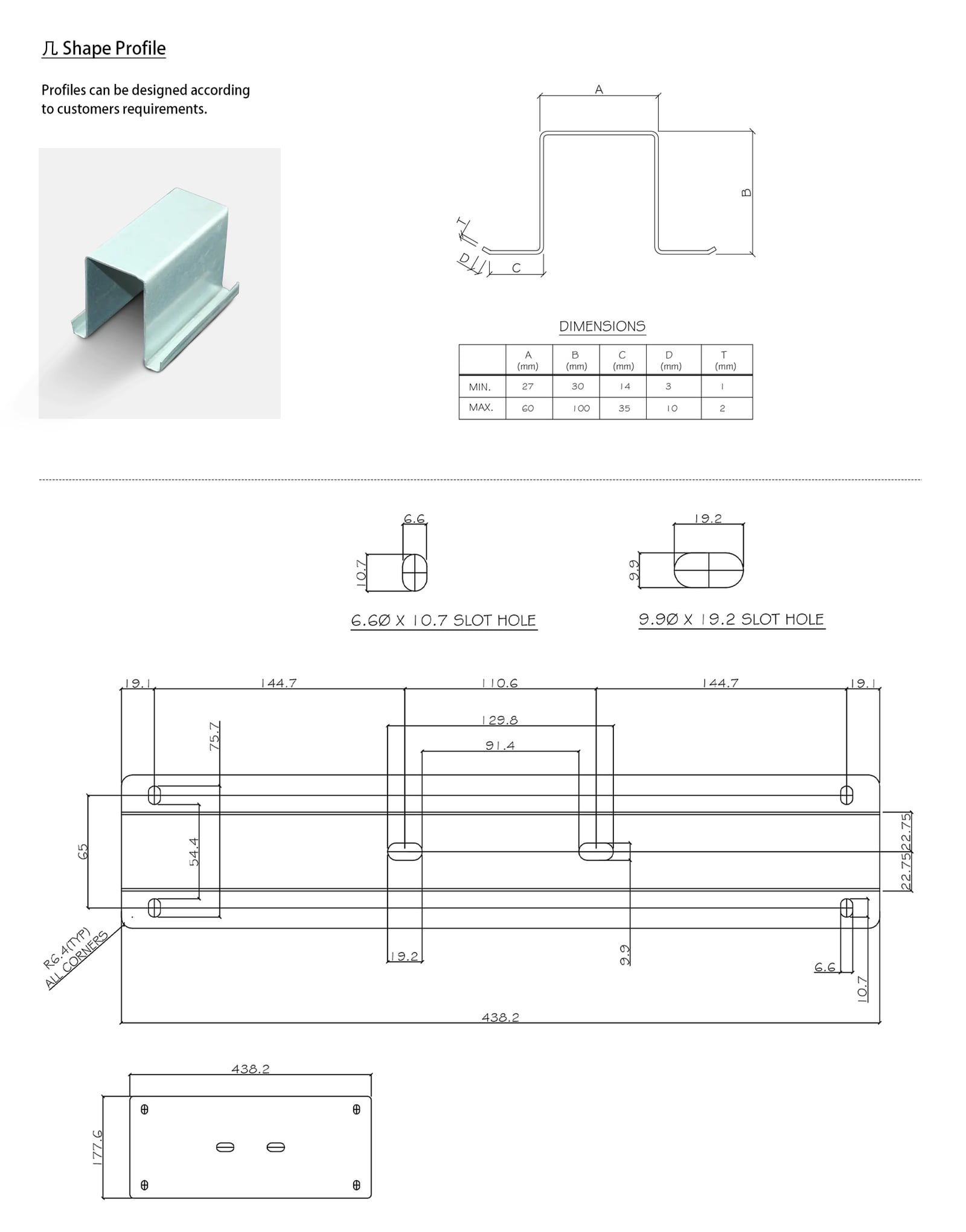

PV মাউন্টিং ব্র্যাকেট রোল ফর্মিং মেশিন প্রোফাইল ড্রয়িংস

PV মাউন্টিং ব্র্যাকেট রোল ফর্মিং মেশিন প্রোডাকশন লাইন

PV মাউন্ট বন্ধনী রোল গঠন মেশিন বিবরণ

পিভি মাউন্টিং বন্ধনী রোল তৈরির মেশিন পরামিতি

PV মাউন্টিং ব্র্যাকেট রোল ফর্মিং মেশিনের মৌলিক কার্যনীতি এবং উপাদানসমূহ

PV মাউন্টিং ব্র্যাকেট রোল ফর্মিং মেশিন সোলার মাউন্টিং ব্র্যাকেট, ফ্রেম এবং স্ট্রাকচারাল উপাদান উৎপাদনের জন্য ব্যবহৃত অটোমেটেড প্রোডাকশন সরঞ্জাম। এতে নিম্নলিখিত উপাদানসমূহ অন্তর্ভুক্ত:

হাইড্রোলিক আনকয়লার: কাঁচামাল (যেমন স্টিল কয়েল) প্রোডাকশন লাইনে সরবরাহের জন্য ব্যবহৃত।
সার্ভো ফিডার: কাঁচামালের ফিডিং গতি এবং দৈর্ঘ্য সঠিকভাবে নিয়ন্ত্রণের জন্য ব্যবহৃত।
পাঞ্চ ইউনিট/ব্যক্তিগত পাঞ্চ ইউনিট: কাঁচামালে ছিদ্র পাঞ্চ এবং অন্যান্য প্রক্রিয়াকরণের জন্য ব্যবহৃত।
রোল ফর্মার: কাঁচামালকে বাঁকানো, ভাঁজ করা এবং অন্যান্য প্রক্রিয়াকরণ করে পছন্দসই আকৃতি এবং আকার তৈরির জন্য ব্যবহৃত।
সার্ভো ট্র্যাকিং কাটার: সমাপ্ত পণ্যকে প্রয়োজনীয় দৈর্ঘ্যে কাটার জন্য ব্যবহৃত।
ইলেকট্রিকাল এবং হাইড্রোলিক সিস্টেম: প্রোডাকশন লাইনের অপারেশন এবং সমন্বয় নিয়ন্ত্রণের জন্য ব্যবহৃত।

PV মাউন্টিং ব্র্যাকেট রোল ফর্মিং মেশিনের মৌলিক কার্যনীতি হলো আনকয়লারের মাধ্যমে কাঁচামাল প্রোডাকশন লাইনে সরবরাহ করা, যা পরবর্তীতে সার্ভো ফিডার এবং পাঞ্চ ইউনিট/ব্যক্তিগত পাঞ্চ ইউনিট দ্বারা ফিড এবং পাঞ্চ করা হয়। তারপর, রোল ফর্মার দ্বারা কাঁচামাল গঠিত এবং প্রক্রিয়াজাত হয়ে পছন্দসই আকৃতি এবং আকার তৈরি হয়। অবশেষে, সার্ভো ট্র্যাকিং কাটার দ্বারা সমাপ্ত পণ্য প্রয়োজনীয় দৈর্ঘ্যে কাটা হয়। সম্পূর্ণ উৎপাদন প্রক্রিয়ায়, ইলেকট্রিকাল এবং হাইড্রোলিক সিস্টেম প্রোডাকশন লাইনের অপারেশন এবং সমন্বয় নিয়ন্ত্রণ করে এর স্থিতিশীলতা এবং দক্ষতা নিশ্চিত করে।

PV মাউন্টিং ব্র্যাকেট রোল ফর্মিং মেশিনের সুবিধাসমূহ

PV মাউন্টিং ব্র্যাকেট রোল ফর্মিং মেশিন বনাম ঐতিহ্যবাহী প্রক্রিয়াকরণ

পিভি মাউন্টিং ব্র্যাকেট রোল ফর্মিং মেশিন অ্যাপ্লিকেশন

PV মাউন্টিং ব্র্যাকেট রোল ফর্মিং মেশিন সোলার এনার্জি ক্ষেত্রে বিভিন্ন উপাদান যেমন সোলার মাউন্টিং ব্র্যাকেট, সোলার প্যানেল, সোলার স্ট্রিট লাইট এবং অন্যান্য স্ট্রাকচারাল অংশ উৎপাদনের জন্য ব্যাপকভাবে ব্যবহৃত হয়। মেশিনটি সোলার এন

পিভি মাউন্টিং ব্র্যাকেট রোল ফর্মিং মেশিনের প্রধান প্রয়োগগুলোর একটি হলো সোলার মাউন্টিং স্ট্রাকচার নির্মাণে, যা ছাদ, মাটি বা অন্যান্য পৃষ্ঠে সোলার প্যানেল স্থাপনের জন্য অপরিহার্য। মেশিনটি বিভিন্ন ধরনের সোলার প্যানেল এবং ইনস্টলেশনের জন্য বিশেষভাবে ডিজাইন করা মাউন্টিং ব্র্যাকেট এবং ফ্রেম উৎপাদন করে, যা প্যানেল এবং সাপোর্ট স্ট্রাকচারের মধ্যে নিরাপদ ও স্থিতিশীল সংযোগ নিশ্চিত করে।

তাছাড়া, পিভি মাউন্টিং ব্র্যাকেট রোল ফর্মিং মেশিন সোলার এনার্জি সিস্টেমের জন্য বিভিন্ন স্ট্রাকচারাল কম্পোনেন্ট যেমন ব্র্যাকেট, রেল, ক্ল্যাম্প এবং কানেক্টর উৎপাদন করতে পারে। এই কম্পোনেন্টগুলো সোলার প্যানেল, ইনভার্টার, ব্যাটারি এবং অন্যান্য সরঞ্জাম সোলার এনার্জি সিস্টেমে একত্রিত ও স্থাপনের জন্য অপরিহার্য।

পিভি মাউন্টিং ব্র্যাকেট রোল ফর্মিং মেশিনের আরেকটি প্রয়োগ হলো সোলার স্ট্রিট লাইট উৎপাদনে। মেশিনটি খুঁটি বা অন্যান্য পৃষ্ঠে সোলার প্যানেল এবং লাইট ফিক্সচার স্থাপনের জন্য ব্র্যাকেট এবং ফ্রেম উৎপাদন করে, যা রাস্তার আলোকায়নের জন্য স্বাধীন শক্তির উৎস প্রদান করে।

সামগ্রিকভাবে, পিভি মাউন্টিং ব্র্যাকেট রোল ফর্মিং মেশিন সোলার এনার্জি ক্ষেত্রে গুরুত্বপূর্ণ ভূমিকা পালন করে, যা সোলার এনার্জি সিস্টেমের নির্মাণ, একত্রিতকরণ এবং স্থাপনের জন্য অপরিহার্য উচ্চমানের এবং কাস্টমাইজড কম্পোনেন্ট সরবরাহ করে।

ওমেগা প্রোফাইল রোল ফর্মিং মেশিন কী?

ওমেগা প্রোফাইল রোল ফর্মিং মেশিন হলো ধাতুকর্ম শিল্পে ওমেগা আকৃতির প্রোফাইল উৎপাদনের জন্য ব্যবহৃত এক ধরনের শিল্প যন্ত্রপাতি। রোল ফর্মিং একটি অবিরত বাঁকানো প্রক্রিয়া যাতে একটি লম্বা ধাতুর স্ট্রিপ একাধিক রোলারের মধ্য দিয়ে প্রবেশ করে ধাপে ধাপে পছন্দমতো প্রোফাইলে রূপান্তরিত হয়।

ওমেগা প্রোফাইল বলতে গ্রিক অক্ষর “Ω” এর মতো একটি নির্দিষ্ট ক্রস-সেকশনাল আকৃতি বোঝায়। এই প্রোফাইলটি স্টিল ভবন নির্মাণ, ছাদের সিস্টেম এবং স্ট্রাকচারাল সাপোর্টসহ বিভিন্ন প্রয়োগে সাধারণত ব্যবহৃত হয়।

ওমেগা প্রোফাইল রোল ফর্মিং মেশিনটি একাধিক রোল স্ট্যান্ড নিয়ে গঠিত, যা ধাতুর স্ট্রিপকে ধাপে ধাপে আকার দেয় এমন রোলার দিয়ে সজ্জিত। মেশিনটিতে সাধারণত একটি ডিকয়লার থাকে যা ধাতুর কয়েল ধরে রাখে এবং পছন্দমতো দৈর্ঘ্যে ফর্ম করা প্রোফাইল কাটার জন্য একটি কাটঅফ মেকানিজম থাকে।

রোল ফর্মিং প্রক্রিয়ার সময়, ধাতুর স্ট্রিপ মেশিনে প্রবেশ করে রোলারগুলির মধ্য দিয়ে পরিচালিত হয়, যা এটিকে ওমেগা আকৃতিতে বাঁকায়। রোলারগুলি নির্দিষ্ট কনট্যুর এবং মাপযুক্তভাবে ডিজাইন করা হয় যাতে পছন্দমতো প্রোফাইল সঠিকভাবে গঠিত হয়। এই প্রক্রিয়া অবিরত, যা ওমেগা প্রোফাইলের উচ্চ-আয়তন উৎপাদন এবং সামঞ্জস্যপূর্ণ গুণমান নিশ্চিত করে।

মেশিনটি অটোমেটেড এবং কম্পিউটার-নিয়ন্ত্রিত হতে পারে, যা ফর্মিং প্রক্রিয়া এবং গতি, রোলার চাপ এবং কাটিং দৈর্ঘ্যের মতো বিভিন্ন প্যারামিটারের উপর সুনির্দিষ্ট নিয়ন্ত্রণ সম্ভব করে। এই অটোমেশন উৎপাদন অপারেশনে উৎপাদনশীলতা এবং দক্ষতা বাড়ায়।

জি পারলিন রোল ফর্মিং মেশিন কি ওমেগা রোল ফর্মিং মেশিন থেকে ভিন্ন?

হ্যাঁ, জি পারলিন রোল ফর্মিং মেশিন এবং ওমেগা রোল ফর্মিং মেশিন দুটি ভিন্ন ধরনের রোল ফর্মিং মেশিন যা ভিন্ন প্রোফাইল উৎপাদনের জন্য ব্যবহৃত হয়।

1. জি পারলিন রোল ফর্মিং মেশিন: জি পারলিন রোল ফর্মিং মেশিনটি বিশেষভাবে জি-আকৃতির প্রোফাইল উৎপাদনের জন্য ডিজাইন করা। জি পারলিনগুলি নির্মাণ শিল্পে ছাদ এবং দেয়াল সিস্টেমের স্ট্রাকচারাল উপাদান হিসেবে ব্যাপকভাবে ব্যবহৃত হয়। মেশিনটিতে ধাতুর স্ট্রিপকে জি প্রোফাইলে ধাপে ধাপে আকার দেয় এমন একাধিক রোলার সজ্জিত। এতে সাধারণত একটি ডিকয়লার, রোল স্ট্যান্ড, কাটঅফ মেকানিজম এবং রোল ফর্মিং প্রক্রিয়ার জন্য প্রয়োজনীয় অন্যান্য উপাদান থাকে।
2. ওমেগা রোল ফর্মিং মেশিন: পূর্বে উল্লিখিত মতো, ওমেগা রোল ফর্মিং মেশিন ওমেগা-আকৃতির প্রোফাইল উৎপাদনের জন্য ব্যবহৃত হয়। ওমেগা প্রোফাইল গ্রিক অক্ষর “Ω” এর মতো এবং স্টিল ভবন নির্মাণ, ছাদের সিস্টেম এবং স্ট্রাকচারাল সাপোর্টসহ বিভিন্ন প্রয়োগে সাধারণত ব্যবহৃত হয়। জি পারলিন রোল ফর্মিং মেশিনের মতোই, ওমেগা রোল ফর্মিং মেশিনটিতে ধাতুর স্ট্রিপকে পছন্দমতো ওমেগা প্রোফাইলে ধাপে ধাপে আকার দেয় এমন রোলার রয়েছে।

উভয় মেশিনই রোল ফর্মিং প্রক্রিয়ায় ব্যবহৃত হয় এবং মৌলিক কার্যপ্রণালীতে সাদৃশ্যপূর্ণ হলেও, এগুলি ভিন্ন প্রোফাইল আকৃতির জন্য বিশেষভাবে ডিজাইন করা। জি পারলিন রোল ফর্মিং মেশিন জি-আকৃতির প্রোফাইলের জন্য বিশেষায়িত, যেখানে ওমেগা রোল ফর্মিং মেশিন ওমেগা-আকৃতির প্রোফাইল উৎপাদনে নিবেদিত।

উল্লেখ্য যে রোল ফর্মিং মেশিনগুলি টুলিং বা রোলার পরিবর্তন করে ভিন্ন প্রোফাইল উৎপাদনে কাস্টমাইজ এবং অভিযোজিত করা যায়। তবে, জি পারলিন বা ওমেগা প্রোফাইল উৎপাদনের জন্য বিশেষভাবে সংশ্লিষ্ট নিবেদিত মেশিনের প্রয়োজন হয় সর্বোত্তম দক্ষতা এবং নির্ভুলতার জন্য।

সোলার কাঠামোর জন্য রোল ফর্মিং মেশিনের প্রয়োগ

সোলার কাঠামোর জন্য রোল ফর্মিং মেশিন হলো সোলার শক্তি ব্যবস্থায় ব্যবহৃত উপাদান এবং কাঠামো উৎপাদনের জন্য বিশেষায়িত যন্ত্রপাতি। এই মেশিনগুলো সোলার প্যানেল স্থাপন এবং মাউন্টিংয়ের জন্য প্রয়োজনীয় নির্দিষ্ট প্রোফাইল এবং আকার তৈরি করার জন্য ডিজাইন করা হয়েছে।

এখানে রোল ফর্মিং মেশিন ব্যবহার করে উৎপাদিত কিছু মূল উপাদান এবং কাঠামোর তালিকা দেওয়া হলো:

1. সোলার প্যানেল মাউন্টিং রেল: এই রেলগুলো ছাদে বা মাটির উপর স্থাপিত সিস্টেমে সোলার প্যানেল সমর্থন এবং সুরক্ষিত করার জন্য ব্যবহৃত হয়। রোল ফর্মিং মেশিন নির্দিষ্ট ক্রস-সেকশনাল আকারের রেল তৈরি করতে পারে, যেমন সি-আকৃতি বা ইউ-আকৃতির প্রোফাইল, যা শক্তি, স্থিতিশীলতা এবং সহজ স্থাপন প্রদান করে।
2. সোলার প্যানেল সমর্থন কাঠামো: রোল ফর্মিং মেশিন সোলার প্যানেল সমর্থনের জন্য বিভিন্ন কাঠামোগত উপাদান তৈরি করতে পারে, যেমন পারলিন, বিম এবং কলাম। এই উপাদানগুলো সোলার প্যানেলের ওজন, বাতাসের চাপ এবং অন্যান্য পরিবেশগত কারণ সহ্য করার জন্য ডিজাইন করা হয়েছে।
3. র‍্যাকিং সিস্টেম: র‍্যাকিং সিস্টেম সোলার প্যানেলগুলো সংগঠিত এবং সুরক্ষিতভাবে স্থাপনের জন্য ব্যবহৃত হয়। রোল ফর্মিং মেশিন র‍্যাকিং সিস্টেমের জন্য প্রয়োজনীয় উপাদান যেমন ব্র্যাকেট, ক্ল্যাম্প এবং কানেক্টর তৈরি করতে পারে।
4. সোলার ট্র্যাকার উপাদান: সোলার ট্র্যাকার হলো এমন যন্ত্র যা দিনভর সূর্যের গতি অনুসরণ করে সোলার প্যানেলের দিক পরিবর্তন করে এবং শক্তি উৎপাদন সর্বোচ্চ করে। রোল ফর্মিং মেশিন সোলার ট্র্যাকার সিস্টেমের উপাদান যেমন ট্র্যাকিং আর্ম, ব্র্যাকেট এবং ফ্রেম তৈরি করতে পারে।

সোলার স্ট্রাকচারের জন্য এই রোল ফর্মিং মেশিনগুলি নির্দিষ্ট টুলিং এবং রোলার দিয়ে সজ্জিত, যা প্রয়োজনীয় প্রোফাইল এবং আকারগুলি সঠিকভাবে উৎপাদনের জন্য বিশেষভাবে ডিজাইন করা হয়েছে। মেশিনগুলি অটোমেটেড এবং কম্পিউটার-নিয়ন্ত্রিত হতে পারে, যা ফর্মিং প্রক্রিয়া, মাত্রা এবং টলারেন্সের উপর সুনির্দিষ্ট নিয়ন্ত্রণ নিশ্চিত করে।
